Tipus: Microscopi binocular invertit
Model: M 40
Número de Sèrie: 82761
Fabricant: WILD
Data de fabricació: 1964 c.a. (data d’inici de fabricació)
Lloc de fabricació: Heerbrugg – Switzerland
Ditrubuïdor: Servicio Tècnico de Microscopia, S.C.P
Procedència: Institut de Ciències del Mar
Ús: Estudi d'algues, fitoplàncton
Mides: 23,4 x 60 x 33,5
Ubicació: Facultat de Biociències - Departament de Biologia Animal, Biologia vegetal i Ecologia - Unitat de Botànica
El M40 (creat el 1964) té tres objectius dissenyats per l'estàndard parafocal de 38 mm. Tots són Wild, un 4X, una fase de 10X, 20X i una fase de vidre de gruix 1,0 mm. Poc després de l'època d'aquest instrument, la majoria dels fabricants van començar a complir l'estàndard DIN de 45 mm de distància entre els fils d'objectius i el pla de l'objecte. El disseny dels Wild M40 exigeix que totes les lents han d'estar a prop de l’aparell focal, per evitar que les mostres es danyin accidentalment per aixafament durant l'enfocament. El Wild M40 té un mecanisme d'aturada simple, però important a la base per evitar objectius nocius quan es canvien o durant l'enfocament. Com que es troben sota la platina no són visibles durant l'enfocament, i sense el dispositiu d'aturada en lloc dels objectius de potència més alts és gairebé segur que es farà malbé. Els objectius DIN són molt més llargs que els originals. Així, abans de la col·locació dels objectius DIN de 45 mm a la torreta, era summament important modificar aquesta parada per reduir el recorregut de l'enfocament, perquè la platina no podia contactar amb els objectius en qualsevol condició. L'original és una vareta roscada senzilla, amb una part superior plana per restringir el moviment del mecanisme d'enfocament perquè els objectius, sense importar on es trobin a la torreta, no poden posar-se en contacte amb la platina. Encara que aquesta aturada es pot ajustar és massa curt per usar amb objectius DIN.
El microscopi invertit
Inverted Microscopes by David Goldstein
Inverted Microscopes: Some Notes on David Goldstein's Article (July 1998)

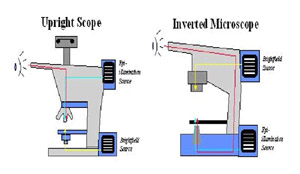

Com el seu nom indica, un microscopi invertit està al revés, comparat amb un microscopi convencional. La font de llum i el condensador estan en una plataforma apuntant cap avall. Els objectius i la torreta estan sota la plataforma apuntant cap amunt. Les úniques coses que estan en disposició corrent són el tub binocular o trinocular, així mateix, la mostra és col·locada en una plataforma o platina mecànica.
Encara que un microscopi electrònic té gran significat en la magnificació i resolució de la mostra, aquest requereix que l’espècimen sigui completament preparat, fent que qualsevol tipus de vida a la mostra no sobrevisqui. D'altra banda, el microscopi de llum concedeix una observació temporal de mostres vives, però aquestes requereixen una hidratació constant que les sotmet a estrès permanent, impossibilitant d'aquesta manera la seva supervivència. A diferència d'aquests microscopis, el microscopi invertit permet observar organismes o teixits en cultiu sense una preparació prèvia, afavorint el monitoratge de l'estat de creixement, comportament i altres paràmetres involucrats en el desenvolupament del cultiu.
Amb un microscopi invertit es poden observar cultius sencers o grans mostres sota estats més naturals, i amb disminuïdes condicions d'estrès. L'observació es realitza a través de les bases de diferents recipients, amb gruixos i característiques òptiques variables, com ara plaques de Terasaki, flascons Corning, flascons Roux, caixes de Petri plàstiques i de vidre. El material plàstic és òpticament superior que el de vidre, ja que són més prims i uniformes.
Un desavantatge del microscopi invertit és la seva limitada magnificació, pel fet que els objectius més potents són de 40X i de 60X, encara que aquest últim eventualment es troba al mercat i és de molt alt cost. Tanmateix, aquests objectius tenen l'avantatge de sobrepassar el límit del gruix del recipient i permeten observar la imatge amb finesa.
Avantatges i desavantatges del microscopi invertit
Un gran avantatge del microscopi de llum sobre el microscopi electrònic és l'habilitat per observar organismes vius i teixits. Diversos tipus de microscopis electrònics requereixen que l'espècimen estigui altament preparat (la qual cosa inclou recobriments amb or) i buit per a l'observació. En els microscopis de llum es poden observar temporalment organismes vius, la qual cosa permet determinar algunes funcions vitals, però les mostres es preparen amb solucions d'alcohol o formaldehid, components que desnaturalitzen les proteïnes i els àcids nucleics. És a dir, mentre un microscopi electrònic té una alta resolució (alguns produeixen espectaculars imatges tridimensionals), el microscopi de llum només produeix imatges de mostres mortes.
A diferència d'aquests microscopis, en l’invertit els cultius o mostres es poden col·locar en diferents recipients, amb gruixos i característiques òptiques variables, la qual cosa permet observar organismes o teixits en cultiu sense una preparació prèvia; a més, es poden observar grans cultius o mostres sota estats molt naturals, cosa que permet disminuir les condicions d’estrès.
El primer desavantatge, però, és el cost. Els microscopis invertits no estan en qualsevol lloc, com els microscopis amb una configuració estàndard, i per això és poc competitiu per als fabricants. Un altre desavantatge és la seva limitada magnificació, ja que l'objectiu més potent és de 60X. Actualment s'estan començant a fabricar objectius de 100X que s'utilitzen en oli d'immersió, però són bastant costosos i escassos.
