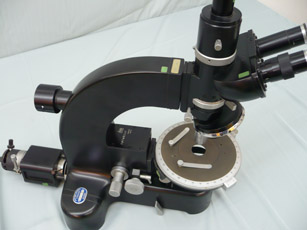

Tipus: Microscopi binocular
Model: ORTHOLUX
Número de sèrie: 769792
Fabricant: LEITZ WETZLAR
Lloc de fabricació: Alemanya
Procedència: UAB - Nº Inventari antic 4[250170]4
Ús: Petrografia, estudi de minerals i roques
Lent: LEITZ WETZLAR Periplan GF 10x
Mides: 25 x 46,5 x 46
Ubicació: Facultat de Ciències - Departament de Geologia – Unitat de Petrologia i Geoquímica
Leitz Ortholux Black Enamel Microscope
Ernst Leitz Wetzlar Microscopes
El microscopi Ortholux es va introduir el 1937, i va ser venut fins a mitjans dels setanta. Va ser el primer microscopi de sistema veritablement modular que va ser molt apreciat per la comunitat científica. El sistema Ortholux consisteix en una gran quantitat de components i accessoris, per tal de satisfer pràcticament qualsevol requisit de microscòpia de llum. (vegeu manual)
L’Ortholux-pol és dels anys seixanta. El capçal amb un tub i una torreta muntades s’adjunta a un ENCAIX vertical a l’extrem del davant del braç. Moltes versions tenen dues peces al darrere per subjectar una làmpada: una a la base, per a la transmissió de llum, i una de més potent al darrere, per a la llum incident (reflectida). La llum incident requereix un tub en una torreta especial, per tal de conduir la llum als objectius Epi.
L’Ortholux Reflectant està preparat per a l’estudi de minerals opacs, o per al treball metal·lúrgic, fent servir la llum reflectida que pot ser polaritzada.

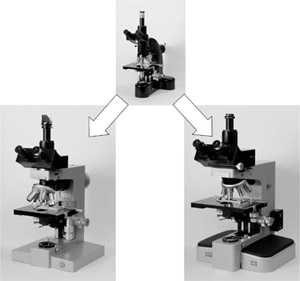

El primer microscopi que va substituir l’Ortholux va ser l’ORTHOPLAN Leitz. L’ORTHOPLAN es va introduir per primera vegada el 1965, i es va vendre fins a principis dels noranta. El segon és el Leitz Ortholux II, que es va introduir a principis dels anys setanta i es vengué fins a mitjans dels vuitanta. En els albors de la Segona gris Ortholux (principis dels anys 70), Leitz va introduir també tres germans més petits, el HM-LUX, SM-LUX i Dialux. (vegeu catàleg)
L’Ortholux és un microscopi Leitz fabricat amb materials que no es troben en l’època moderna, seria massa car per produir-lo i que durés molt de temps, no seria rendible. Hi havia disponible una bona gamma d’accessoris, tot i que difícils d’aconseguir ara, incloent una selecció considerable d’objectius. Cada cop és més difícil trobar òptiques de 50 anys ja siguin Leitz, Zeiss o altres que siguin de primera classe, lliures de defectes, i no importa quins guarniments dugui el microscopi si és tan bo com els objectius, els oculars i els condensadors instal·lats; és per això que molts prefereixen usar els dissenys més moderns.

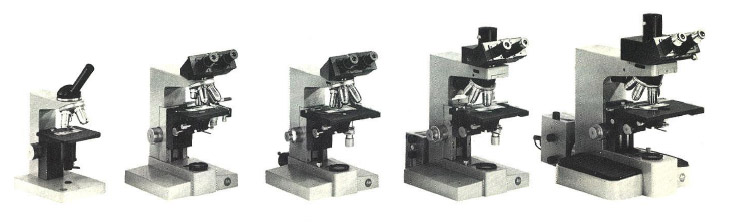

Ventall de microscopis Leitz des dels 70 fins a principis dels 80. D’esquerra a dreta: HM-LUX (per a ús d’estudiants), SM-LUX (ús rutinari), DIALUX (ús de laboratori), Ortholux II o 2 (microscopi per a la recerca) i Orthoplan (microscopi de gran escala)
Fotomicrografies de les capes de teixit dins d’una eruga (t.s. del cos) amb un Leitz Ortholux II
La Unitat de Petrologia i Geoquímica del Departament de Geologia disposa, pel seu treball de recerca al laboratori, d’un microscopi Ortholux II POL-BK.
