Tipus: Microscopi metal·logràfic invertit
Model: MN-S1
Nº de Sèrie: 181394
Fabricant: SHIMADZU KALNEU
Lloc de fabricació: Desconegut
Procedència: Desconeguda
Ús: Metal·lografia, estudi de materials metàl·lics (opacs)
Mides: 22 x 37,5 x 26,2
Ubicació: Facultat de Ciències - Departament de Geologia - Unitat de Petrologia i Geoquímica
Es caracteritza perquè la imatge observada es produeix per la reflexió dels raigs lluminosos sobre la proveta metal·logràfica.
L’observació d’una preparació metal·logràfica té com a objectiu revelar, en una superfície metàl·lica plana, els seus constituents estructurals per ser observades al microscopi. El microscopi és un instrument molt útil per al metal·lurgista, per això és important saber treure un rendiment òptim de les seves possibilitats. L'operador ha de conèixer els principis òptics del seu funcionament, que trobarà descrits en qualsevol text de Física o, fins i tot, en les instruccions del fabricant.

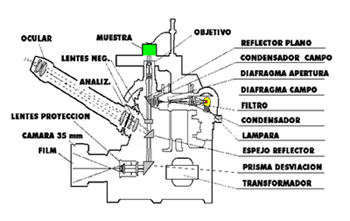

Bàsicament està constituït per un dispositiu d'il·luminació, un vidre pla o prisma de reflexió, l'ocular i l’objectiu. L’augment de la imatge observada ve donat pel producte dels augments de l'objectiu pels de l'ocular.
La màxima ampliació que s'aconsegueix amb els microscopis metal·logràfics és, aproximadament, de 1500 augments. Amb l'ús de lents banyades en oli pot millorar aquest límit, fins uns 2000 augments. Tanmateix, aquest és la major magnificació que es pot aconseguir amb microscòpia òptica, causa de la grandària de la longitud d'ona de la llum visible (aprox. 4000 Å).
